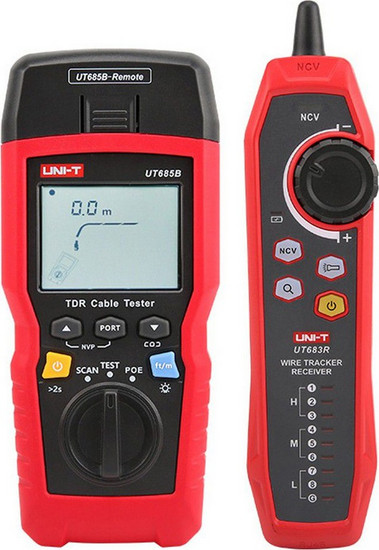

UNI-T UT685B Kit

Το UNI-T UT685B Kit είναι ένα φορητό TDR (Time-Domain Reflectometer) cable tester που έχει σχεδιαστεί ειδικά για τον έλεγχο καλωδίων χαλκού όπως CAT 5E, CAT 6, CAT 6A και CAT 8.

Το kit περιλαμβάνει:

• Το βασικό TDR Cable Tester UT685B
• Δέκτη UT683R για εντοπισμό καλωδίων
• Καλώδια προσαρμοστών RJ45 και RJ11
• Συνδέσμους και καλώδιο φόρτισης micro USB
• Οδηγίες χρήσης και τσάντα μεταφοράς

Έχει σχεδιαστεί ειδικά για τεχνικούς πεδίου και μηχανικούς δικτύου, συνδυάζοντας την ακρίβεια με την ευκολία χρήσης.

Το UT685B KIT μπορεί να ελέγξει διάφορους τύπους καλωδίων συμπεριλαμβανομένων των twisted pair cable, coaxial cable, και POE network cable.

Συγκεκριμένα υποστηρίζει:

Twisted Pair Cables:

• UTP (μη θωρακισμένα καλώδια), FTP (καλώδια θωρακισμένα με αλουμινένιο φύλλο), SSTP (διπλά θωρακισμένα καλώδια δικτύου)

Coaxial Cables:

• 50Ω, 75Ω, 93Ω

Συνδέσεις:

• Ενσωματωμένες θύρες RJ11, RJ45, και coax για υποστήριξη σχεδόν όλων των ελέγχων χαμηλής τάσης χωρίς την ανάγκη για άβολους προσαρμοστές

Αυτή η ευελιξία το καθιστά ιδανικό για ποικίλες εφαρμογές δικτύων.

Η TDR τεχνολογία εξασφαλίζει έλεγχο χωρίς "τυφλά σημεία" και βοηθά στην ακριβή εκτίμηση αποστάσεων σφαλμάτων.

Πώς Λειτουργεί:

Οι Time domain reflectometers είναι συσκευές ελέγχου που παράγουν έναν παλμό ενέργειας στο καλώδιο για να καθορίσουν τη θέση και το μέγεθος των σφαλμάτων, των σπασιμάτων, των συνδέσεων, των τερματισμών, ή άλλων γεγονότων κατά μήκος ενός αγώγιμου καλωδίου.

Δυνατότητες Ανίχνευσης:

Η σχεδίασή του επιτρέπει την ταχεία αναγνώριση των συνθηκών καλωδίωσης δείχνοντας wiretaps, θέσεις βραχυκυκλώματος/ανοιχτού κυκλώματος, split pairs, και μήκος καλωδίου με μια ματιά σε γραφική LCD.

Ακρίβεια:

• Εύρος: 500 m, Ανάλυση: 0.33 m, Ακρίβεια: ± 4% ή 0.6 m

Αυτή η τεχνολογία παρέχει λεπτομερείς πληροφορίες για την κατάσταση των καλωδίων άμεσα.

Ναι, αυτό το kit ξεχωρίζει με την υποστήριξή του για διαγνωστικά Power over Ethernet (PoE), ικανό να ανιχνεύει εάν ένα καλώδιο μεταφέρει PoE και να αναγνωρίζει το συγκεκριμένο πρότυπο.

Υποστηριζόμενα POE Πρότυπα:

• POE standard: 802.3AF
• POE standard: 802.3AT
• 802.3bt

Λειτουργικότητες POE:

• POE power detection (ανίχνευση τροφοδοσίας POE)
• Μπορεί να εφαρμοστεί για να ανιχνεύσει εάν υπάρχει POE τροφοδοσία σε καλωδίωση δικτύου και πρότυπο PoE

Αυτό το καθιστά ιδανικό για τους τεχνικούς που εργάζονται με σύγχρονες εγκαταστάσεις δικτύων που χρησιμοποιούν POE για συσκευές όπως IP κάμερες, VoIP τηλέφωνα και σημεία πρόσβασης Wi-Fi.

Όταν συνδυάζεται με τον δέκτη UT683R, παρέχει τόσο οπτική όσο και ηχητική καθοδήγηση για τον εντοπισμό διαδρομών καλωδίων.

Χαρακτηριστικά του UT683R:

• Προσαρμογή ευαισθησίας με το κουμπί. Κάνοντας ήχο "Beep-Beep-Beep" δείχνει ότι το δοκιμαζόμενο καλώδιο έχει βρεθεί
• Εάν το καλώδιο-στόχος βρίσκεται ανάμεσα σε μεγάλη ποσότητα άλλων καλωδίων, προσαρμόστε την ευαισθησία με το κουμπί. Υψηλή ένταση ήχου δείχνει ότι το λαμβανόμενο σήμα είναι δυνατό και το καλώδιο-στόχος είναι κοντά

Πρόσθετες Λειτουργίες:

• Λειτουργία NCV: Πιέστε "NCV" για ενεργοποίηση. Εάν η τάση του καλωδίου-στόχου ή της υποδοχής είναι μεγαλύτερη από 40V (AC), ο δέκτης κάνει ήχο beep και η ενδεικτική λυχνία NCV αναβοσβήνει συγχρονισμένα
• Φακός: Πιέστε το κουμπί φακού για ενεργοποίηση της λειτουργίας φακού ξεχωριστά

Αυτό είναι εξαιρετικά χρήσιμο σε σύνθετες εγκαταστάσεις όπου χρειάζεται εντοπισμός συγκεκριμένων καλωδίων.
